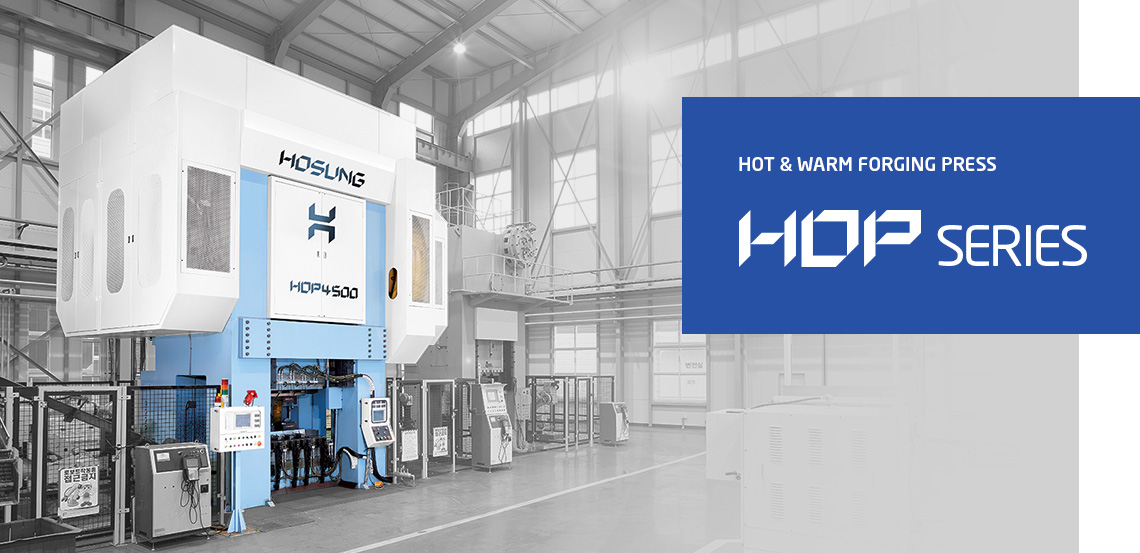

HDP 系列
HDP系列是以双驱方式驱动，适合生产CVJ、LINK类、主轴类、轴类形态 的锻造产品的温、热锻压机，全部机型都是在高强度焊接机身上插入了预应 拉杆，因此可发挥强大的力量，把延伸率最小化。
HDP系列2500吨以上的大型压力机可因双连杆结构而减少偏心负载，从而 在多工序生产线也可生产高精度产品，以高精度制作的滑块和在前、后两面 都可进行前、后、左、右调节的8面导向杆实现了产品的高精度。
同时，采用双驱方式的大齿轮和小齿轮可提高扭矩，并将能源效率最大化。
以其超强的能量和精致的品质为豪的晧星锻压机
HOME>产品介绍>HDP-Series
HDP TECHNOLOGY

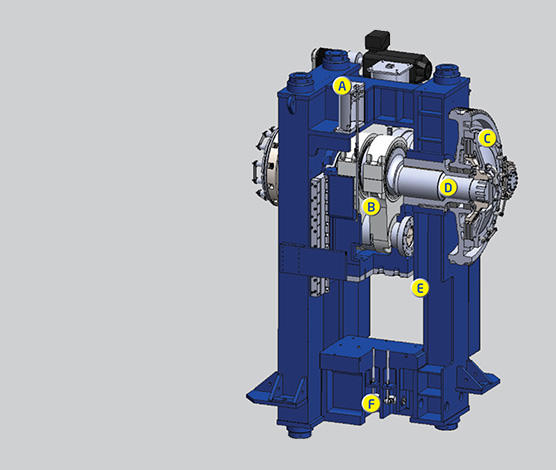

正面
- A. 平衡气缸
- B. 双连杆
- C. 离合器
- D. 偏心轴
- E. 8面可调滑块
- F. 下顶出

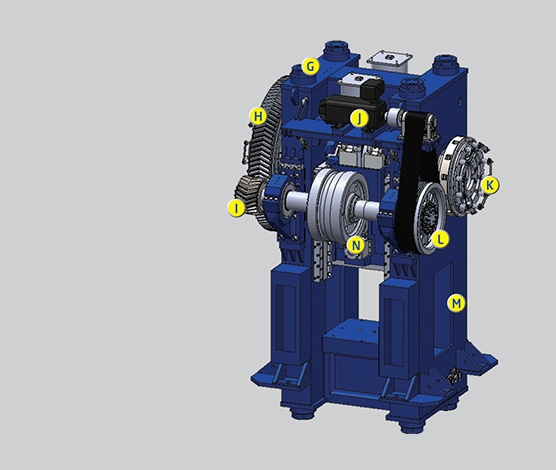

背面
- G. 预应拉杆
- H. 大齿轮
- I. 小齿轮
- J. 主电机
- K. 制动器
- L. 飞轮
- M. 机身
- N. 滑块调节装置
* 本结构图是以 HDP-4500为标准的。根据机型的不同，外形及结构可能存在差异。
规格
| Type | HDP-1300 | HDP-1600(STANDARD) | HDP-1600(WIDE TYPE) | HDP-2500(STANDARD) | HDP-2500(WIDE TYPE) | HDP-3000 | HDP-3500 | HDP-4000 | HDP-4500 | HDP-5000 | HDP-6500 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 能力 (ton) | 1,300 | 1,600 | 1,600 | 2,500 | 2,500 | 3,000 | 3,500 | 4,000 | 4,500 | 5,000 | 6,500 |
| 行程 (mm) | 240 | 290 | 290 | 300 | 300 | 320 | 350 | 380 | 420 | 430 | 460 |
| 行程次数 (SPM) | 85 | 75 | 75 | 70 | 70 | 70 | 65 | 60 | 55 | 50 | 50 |
| 滑动面积 (mm) | 860 x 970 | 1,000 x 1,050 | 1,200 x 1,150 | 1,200 x 1,250 | 1,600 x 1,250 | 1,500 x 1,300 | 1,600 x 1,300 | 1,600 x 1,450 | 1,600 x 1,450 | 1,720 x 1,600 | 1,860 x 1,700 |
| 工作台面积 (mm) | 1,130 x 1,050 | 1,130 x 1,250 | 1,510 x 1,250 | 1,510 x 1,250 | 1,870 x 1,250 | 1,770 x 1,350 | 1,870 x 1,350 | 1,870 x 1,500 | 1,870 x 1,500 | 1,990 x 1,650 | 2,130 x 1,750 |
| 闭模高度 (mm) | 900 | 950 | 950 | 1,000 | 1,000 | 1,050 | 1,100 | 1,200 | 1,250 | 1,250 | 1,350 |
| 滑块调节量 (mm) | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 |
| 上顶出 (mm) | 15 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| 下顶出 (mm) | 50 | 60 | 60 | 60 | 60 | 70 | 80 | 80 | 100 | 100 | 100 |
| 主电机 (kw) | 90 | 150 | 150 | 175 | 175 | 190 | 200 | 220 | 240 | 280 | 320 |
选配
- 模架
- 模具快速更换装置
- 负载监测器
- 模具提取装置
- 自动伺服步进梁装置
- 自动脱模剂喷射装置

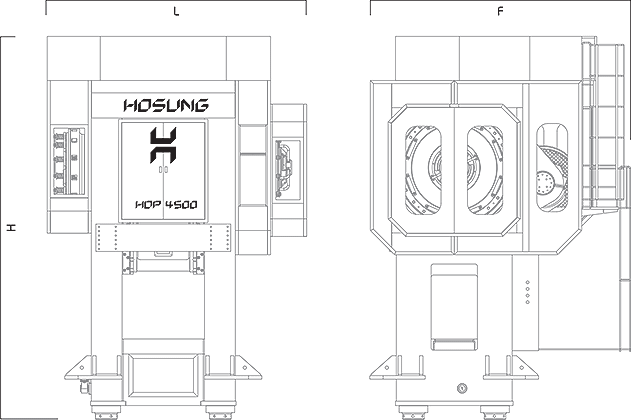

外观尺寸
| Type | HDP-1300 | HDP-1600(STANDARD) | HDP-1600(WIDE TYPE) | HDP-2500(STANDARD) | HDP-2500(WIDE TYPE) | HDP-3000 | HDP-3500 | HDP-4000 | HDP-4500 | HDP-5000 | HDP-6500 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L (mm) | 4,480 | 4,750 | 4,950 | 5,100 | 5,550 | 5,770 | 5,870 | 5,900 | 5,900 | 6,100 | 6,250 |
| F (mm) | 4,300 | 4,600 | 4,700 | 5,000 | 5,000 | 5,300 | 5,600 | 5,760 | 5,860 | 6,050 | 6,150 |
| H (mm) | 6,700 | 7,000 | 7,000 | 7,380 | 7,400 | 8,150 | 8,330 | 8,700 | 8,900 | 9,000 | 9,150 |
* 本机械的规格可能会因质量改进而更改，恕不另行通知。
