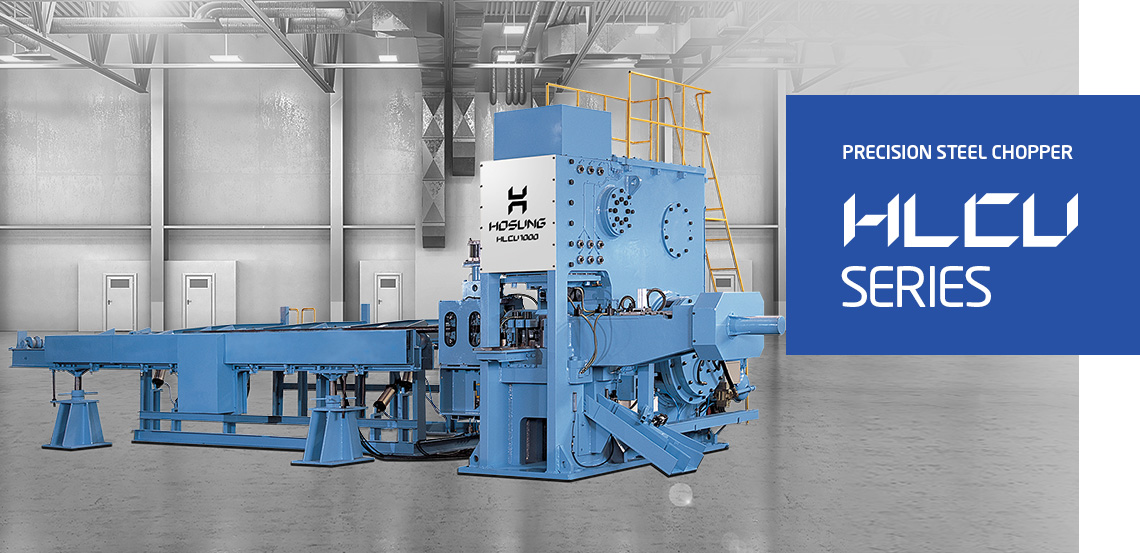

HLCU 系列
HLCU系列是以连杆方式驱动，适合温、热锻用圆钢 切断的棒料剪切机，在具备了高强度的耐用性和可在短 时间内更换模具的便利性的一体型机身上加上了镐成 持有的连杆驱动、压紧轮、止动头技术专利，全部机 型以此技术为基础提供简单、便利的超精度、超高速的 切断能力。
以其超强的能量和精致的品质为豪的晧星锻压机
HOME>产品介绍>HLCU-Series
HLCU TECHNOLOGY

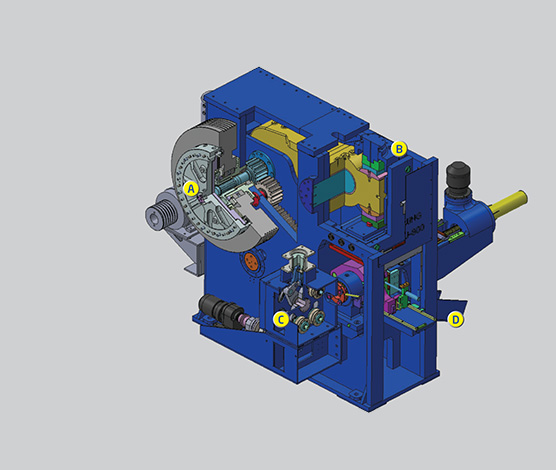

正面
- A. 离合器
- B. 8面可调滑块
- C. 压紧轮
- D. 出料槽

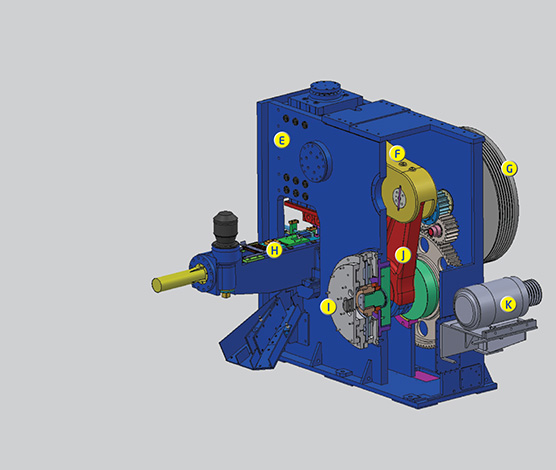

背面
- E. 机身
- F. 链节-A
- G. 飞轮
- H. 止动头
- I. 制动器
- J. 链节-B
- K. 主电机
* 本结构图是以 HLCU-1000为标准的。根据机型的不同，外形及结构可能存在差异。
规格
| Type | HLCU-300 | HLCU-450 | HLCU-600 | HLCU-800 | HLCU-1000 |
|---|---|---|---|---|---|
| 能力 (ton) | 300 | 450 | 600 | 800 | 1,000 |
| 行程 (mm) | 90 | 105 | 120 | 130 | 140 |
| 行程次数 (SPM) | 50 | 45 | 40 | 40 | 35 |
| 移送速度 (mm/min) | 40 | 40 | 30 | 30 | 30 |
| 主电机 (kw) | 37 | 37 | 55 | 75 | 90 |
| 可切断外径 (mm) | 19 ~ 70 | 25 ~ 75 | 40 ~ 90 | 50 ~ 100 | 60 ~ 130 |
| 可切断长度 (mm) | 63 ~ 400 | 73 ~ 400 | 83 ~ 400 | 93 ~ 400 | 103 ~ 400 |
* 切断外径根据材质的不同可能有差异。
* 表格是以S20C (抗拉强度 40kgf/㎠)为标准。

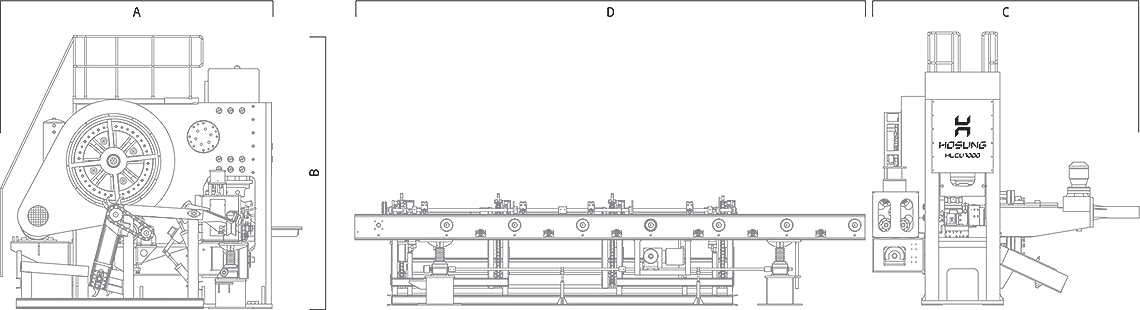

外观尺寸
| Type | HLCU-300 | HLCU-450 | HLCU-600 | HLCU-800 | HLCU-1000 |
|---|---|---|---|---|---|
| A (mm) | 3,090 | 3,520 | 4,150 | 4,200 | 4,400 |
| B (mm) | 3,160 | 3,590 | 4,000 | 4,100 | 4,250 |
| C (mm) | 2,700 | 3,525 | 3,915 | 4,030 | 4,120 |
| D (mm) | 7,500 | 7,500 | 7,500 | 7,500 | 7,500 |
* 本机械的规格可能会因质量改进而更改，恕不另行通知。
