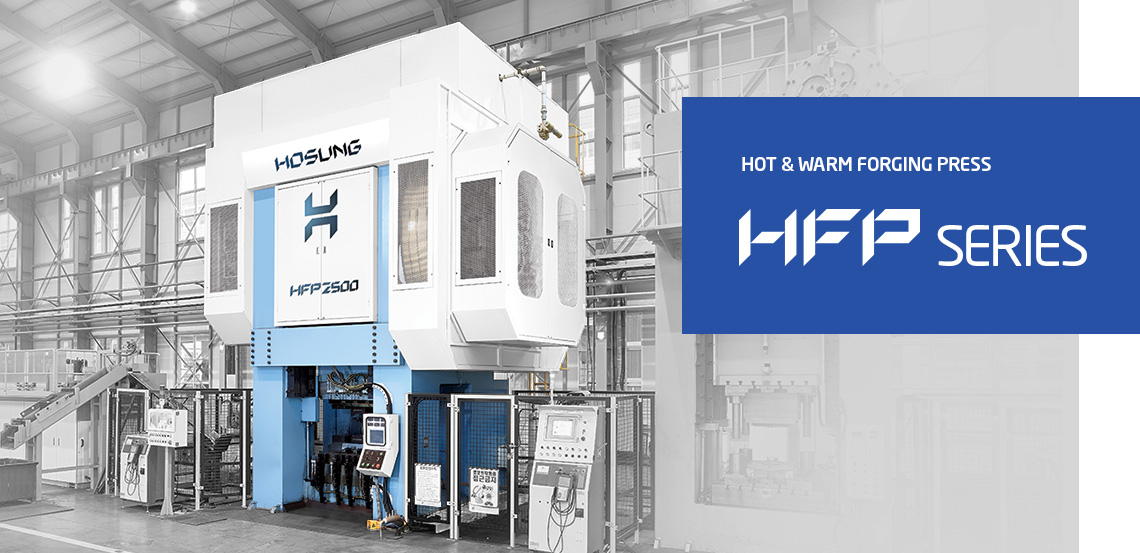

HFP 系列
HFP系列是直驱方式驱动，适合生产多种形态的锻造产品的温、热锻压 机，全部机型都是采用高强度一体型焊接机身并插入预应拉杆，因此可 发挥设备强大的力量，同时可把延伸率最小化，以高精度制作的滑块在 前后面可进行前、后、左、右调节的8面导轨实现了产品的高精度锻造。
同时采用内齿圈、离合器齿轮方式的离合器结构，使用了高扭矩能力和 多盘式类型来增大摩擦系数，将磨损降到最低。
以其超强的能量和精致的品质为豪的晧星锻压机
HOME>产品介绍>HFP-Series
HFP TECHNOLOGY
正面
- A. 平衡气缸
- B. 飞轮
- C. 离合器
- D. 偏心轴
- E. 连杆
- F. 8面可调滑块
- G. 下顶出
背面
- H. 预应拉杆
- I. 主电机
- J. 制动器
- K. 机身
- L. 滑块调节装置
* 本结构图是以 HFP-2500为标准的。根据机型的不同，外形及结构可能存在差异。
规格
| Type | HFP-600 | HFP-750 | HFP-1000 | HFP-1300 | HFP-1600 | HFP-2000 | HFP-2500 |
|---|---|---|---|---|---|---|---|
| 能力 (ton) | 600 | 750 | 1,000 | 1,300 | 1,600 | 2,000 | 2,500 |
| 行程 (mm) | 170 | 180 | 200 | 225 | 255 | 280 | 320 |
| 行程次数 (SPM) | 105 | 100 | 100 | 95 | 85 | 80 | 75 |
| 滑动面积 (mm) | 660 x 680 | 720 x 780 | 760 x 870 | 860 x 970 | 1,000 x 1,050 | 1,150 x 1,150 | 1,200 x 1,250 |
| 工作台面积 (mm) | 820 x 880 | 930 x 900 | 1,030 x 1,050 | 1,130 x 1,050 | 1,310 x 1,250 | 1,510 x 1,250 | 1,510 x 1,250 |
| 闭模高度 (mm) | 560 | 580 | 620 | 720 | 920 | 950 | 1,000 |
| 滑块调节量 (mm) | 6 | 8 | 8 | 8 | 10 | 10 | 10 |
| 上顶出 (mm) | 10 | 10 | 15 | 15 | 20 | 20 | 20 |
| 下顶出 (mm) | 40 | 40 | 45 | 45 | 50 | 60 | 60 |
| 主电机 (kw) | 37 | 45 | 55 | 75 | 110 | 150 | 175 |
选配
- 模架
- 模具快速更换装置
- 负载监测器
- 模具提取装置
- 自动伺服步进梁装置
- 自动脱模剂喷射装置

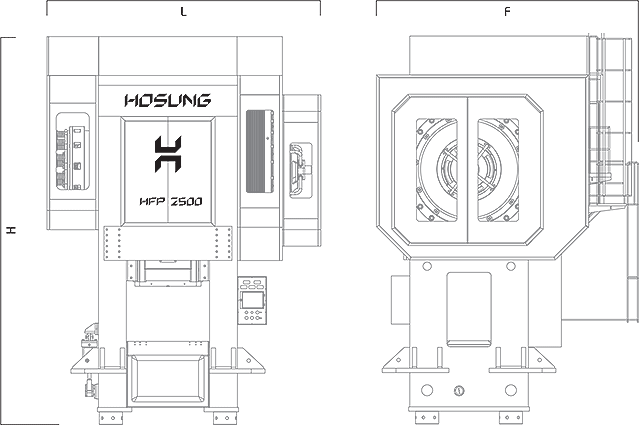

外观尺寸
| Type | HFP-600 | HFP-750 | HFP-1000 | HFP-1300 | HFP-1600 | HFP-2000 | HFP-2500 |
|---|---|---|---|---|---|---|---|
| L (mm) | 3,470 | 3,780 | 4,020 | 4,250 | 4,750 | 5,050 | 5,100 |
| F (mm) | 2,700 | 2,900 | 3,200 | 3,420 | 3,600 | 3,950 | 4,210 |
| H (mm) | 4,050 | 5,000 | 5,450 | 5,800 | 6,900 | 7,030 | 7,200 |
* 本机械的规格可能会因质量改进而更改，恕不另行通知。
